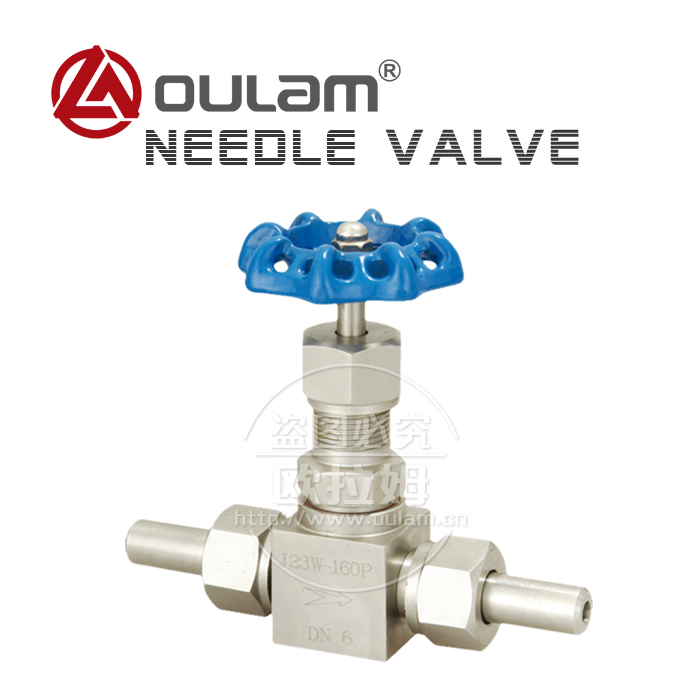

针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调整火
焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分,主
要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为
了切断流体.根据阀芯的不同,可以分为截止阀,闸阀,旋塞阀,球阀蝶阀,针型阀等等。
针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流
量,较高压力的气体或者液体。介质的密封,针型阀形与压力表配合使用是最合适
的了,一般的针型阀形都做成螺纹连接。
适用介质:水、油品、蒸汽、石油气等
公称通径:6~40mm
工作压力:1.6~32.0MPa
适用温度:-20℃~570℃
材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
主要零件材料/Materials of main parts
序号
NO.
|
零件名称
Part name
|
材质
Material
|
1
|
焊接接管 Weld tube
|
20# A105 SS304 SS304L SS316 SS316L
|
2
|
平垫圈Plain washer
|
PTFE RTFE
|
3
|
连接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
4
|
阀体 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
5
|
阀盖垫片 Bonnet Gasket
|
紫铜(Red copper) PTFE
|
6
|
阀盖Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
7
|
填料垫 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
|
8
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
9
|
填料压盖 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
10
|
锁紧螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
11
|
阀杆 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
12
|
手轮 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
13
|
带帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
ITEM NO.
|
公称通径 DN
Nominal bore
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
J23W/H-1
|
DN6
|
M20*1.5
|
ø14
|
66
|
140
|
96
|
63
|
J23W/H-2
|
DN10
|
M24*1.5
|
ø18
|
78
|
160
|
115
|
78
|
J23W/H-3
|
DN15
|
M30*2
|
ø22
|
94
|
180
|
122
|
100
|
J23W/H-4
|
DN20
|
M36*2
|
ø28
|
108
|
220
|
156
|
110
|
J23W/H-5
|
DN25
|
M39*2
|
ø33
|
110
|
230
|
170
|
140
|
作用:开启或切断管道中的流体介质
适用介质:水、油品、蒸汽、石油气等。
应用:针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,调
整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。
优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较
小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的
了.一般的针型阀形都做成螺纹连接。
其他技术参数备注:
(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
(3)传动方式:手动
(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
(5)材质有:碳钢、不锈钢、及其他特殊钢;
