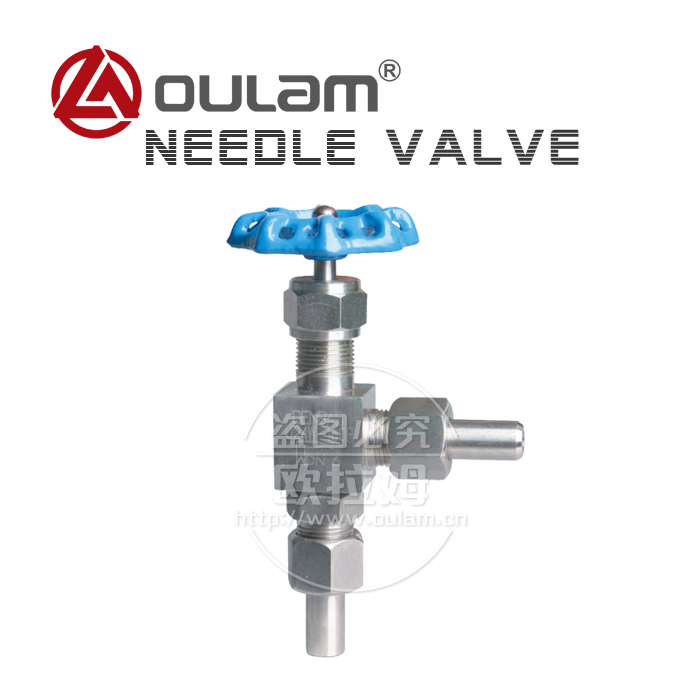

角式针型阀/外螺纹针型阀J24H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 针型阀系列
原产地:
行业应用: 能源行业
适用介质:
上架时间:2018-01-24 09:06:31


J24H角式外螺纹针型阀,螺纹针阀,承插焊接针阀详细说明:

J24H角式外螺纹针型阀,角式针型阀产品供应,J24H角式针型阀,不锈钢角式针型

J24H角式外螺纹针型阀一种可以精确调整的阀门,角式针型阀用途较广,比如火焰切

割用的割距,调整火焰温度的旋钮就是针型阀。角式针型阀是仪表测量管路系统中重

要组成部分,角式针型阀主要有截止阀和球阀,其功用是作开启或切断管道通路用。

角式针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。


J24H角式外螺纹针型阀,螺纹针阀,承插焊接针阀产品属性:

材质:不锈钢

连接方式:螺纹

工作温度:常温

型号:J24H

设计制造:GB/T12224-1989、JB/T7747-1995

角式针型阀连接形式:内螺纹连接;承插焊连接

结构特征:锥面密封;浮动阀瓣

角式针型阀检验和试验:GB/T13927-1992

角式针型阀材料:碳钢按GB/T12228-1989的规定、不锈钢GB/T1220-1989的规定

公称压力:PN160

公称通径:DN6~25

一、J24W J24H J24Y角式针型阀 外螺纹角式截止阀主要零件材料

零件名称
Part name

阀杆、阀盖
Body 、Bonnet

阀杆、阀瓣
Stem、Disc

填料
Packing

J24W-160P-DN3

铬镍不锈钢
Cr. Ni Stainless steel

铬镍不锈钢
Cr. Ni Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

J24W-320P-DN6

优质碳钢
High grade carbon steel

铬,镍不锈钢
Cr. Ni Stainless steel

聚四氟乙稀,柔性石墨
PTFE,Soft graphite

二、J24W J24H J24Y角式针型阀 外螺纹角式截止阀主要外形及连接尺寸



型号
Type

公称直径DN(mm)

尺寸 Dimension

重量kgWeight

L1

Do

H

H1

D

D1

J24W-160P-DN3

3

80

65

159

168

14

3

1.0

J24W-320P-DN6

6

80

65

159

168

14

6

1.0






阀门关键词:角式针型阀,外螺纹针型阀J24H型J24H-160,不锈钢针型阀,角式针型阀,能源行业针型阀,针型阀厂家,针型阀型号
