【四通球阀功能】

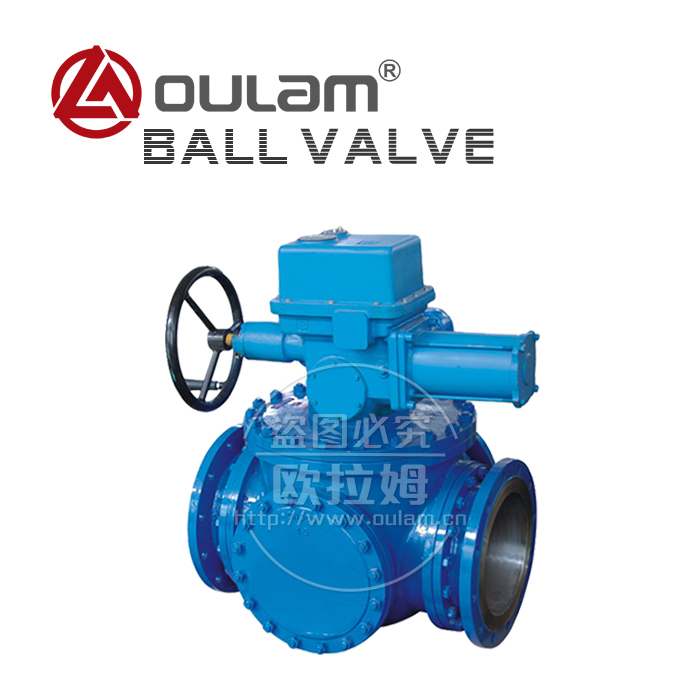

四通球阀在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀),适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统。如:电站机组冷却器正反向循环供水系统。传统工艺配管方式实现冷却正反循环供水,该装置所占空间大、成本高、操作烦琐(每次切换需操作四个阀门)、正向供水时阀1、3开启,阀2、4关闭;反向供水时阀2、4开启,阀1、3关闭。采用四通球阀替代该工艺管汇和阀组的工作原理,简化程序、方便操作、降低成本、便于控制、同步性好。
【结构特点】
1、针对电力系统冷却器正反供水特定工艺过程设计,功能适用、可靠;
2、顶装式固定球四面座阀芯结构密封性能好、耐砂粒磨损、使用寿命长;
3、电动、气动操作(必要时可切换到手动操作);
4、便于控制控制箱与阀门间以及与上位机之间有良好的信息通道和操作界面;并可按工艺要求实现在一定时间间隔正反供水的自动切换。
【四通球阀制造规范】
标准Standards
|
API系列API series
|
DIN系列 series
|
基本设计规Design codes
|
ANSI B16.34
|
压力温度等级Pressure/Temperature rating
|
ANSI B16.34
|
DIN3356
|
结构长度Face to face dimensions
|
ASME B16.10
|
连接法兰Flange ends
|
ASME B16.5
|
DIN2543-2551
|
检验与实验Inspection test
|
API598
|
DIN3230
|
【主要零部件材料】
序号No
|
零件名称Name of part
|
材料Material
|
碳钢Carbon steel
|
不锈钢Stainless steel
|
低温钢Low temperature steel
|
1
|
阀体Body
|
A216 WCB
|
A351 CF8M
|
A352 LCB
|
2
|
锁紧螺母Insert
|
A105+ENP
|
A182 F316
|
A350 LF3
|
3
|
O型圈O-ring
|
氟橡胶Viton
|
4
|
螺栓Screw
|
A193 B7
|
A193 B8
|
A320 L7
|
5
|
底盖End plate
|
A105+ENP
|
A182F316
|
A350 LF3
|
6
|
垫片Gasket
|
柔性石墨Flexible graphite+SS
|
7
|
下阀杆Lower stem
|
A182 F6A
|
A182 F316
|
8
|
球体Ball
|
A105+ENP
|
A182 F316/F304
|
A350 LF3/LF2+ENP
|
9
|
密封圈Seat ring
|
|
PTFE/RPTFEE
|
|
10
|
阀座Seat retainer
|
A105+ENP
|
A182 F316
|
A350 LF3
|
11
|
O型圈O-ring
|
氟橡胶Viton
|
12
|
螺栓Bole
|
A193 B7
|
A193 B8
|
A320 L7
|
13
|
垫片Body gasket
|
柔性石墨+SS Flexible graphite+SS
|
14
|
阀盖Bonnet
|
A216 WCB
|
A351 CF8M
|
A352 LCB
|
15
|
阀杆Stem
|
A182 F6a
|
A182F316
|
A182 F316
|
16
|
垫片Thrust washer
|
PTFE+SS
|
17
|
填料垫Packing gasket
|
A182 F6a
|
/
|
A182 F6a
|
18
|
填料Stem packing
|
柔性石墨+SSFlexible graphite/PTFE
|
19
|
销轴Pin
|
A182 F6a
|
20
|
活接螺栓Eyelet bolt
|
A193 B7
|
A193 B8
|
A320 L7
|
21
|
螺母Nut
|
A194 2H
|
A194 8
|
A194 4
|
22
|
填料压盖Packing gland
|
A216 WCB
|
A3351 CF8M
|
A352 LCB
|
23
|
键Key
|
ANSI1215
|
