  当前位置:首页 > 产品分类 > 球阀系列 >

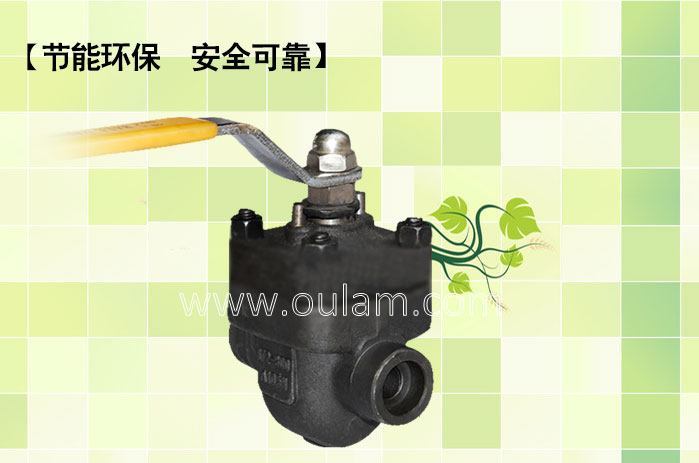

上装式锻钢球阀/焊接式锻钢球阀Q61H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 西气东输
适用介质:
上架时间:2019-12-18 13:15:38




应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;

2、连接端尺寸:

1)承插口尺寸按:ANSI B16.11;JB/T1751

2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306

3)对焊端尺寸按:ANSI B16.25;JB/T12224

4)法兰端尺寸按:ANSI B16.5;JB79

3、阀门检查和试验:

API 598;GB/T13927;JB/T9092

4、结构特征:

螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;F321;

F51;Monel;20合金等。




【主要零件材质表】

序号No.

零件名称

材质

序号No.

零件名称

材质

ASTM

ASTM

1

垫片

柔性石墨+不锈钢

9

垫片

PTFE

2

阀座

PTFE

10

填料垫

A276-410

3

阀盖

A105

11

填料

柔性石墨

4

螺母

A194-2H

12

填料压盖

A105

5

螺柱

A193-B7

13

螺栓

A193-B7

6

阀体

A105

14

定位片

Carbon steel

7

球体

A105+ENP

15

挡圈

1065+Zn

8

阀杆

A276-410

16

手柄

1025



产品服务承诺:

1、产品保质期为18个月,期限内如出现质量问题,本公司将实行三包,包修、包换、包咨询。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿

维修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。






阀门关键词:Q61H带PPL型球阀,锻钢球阀,上装式球阀,球阀标准,西气东输球阀,球阀价格
