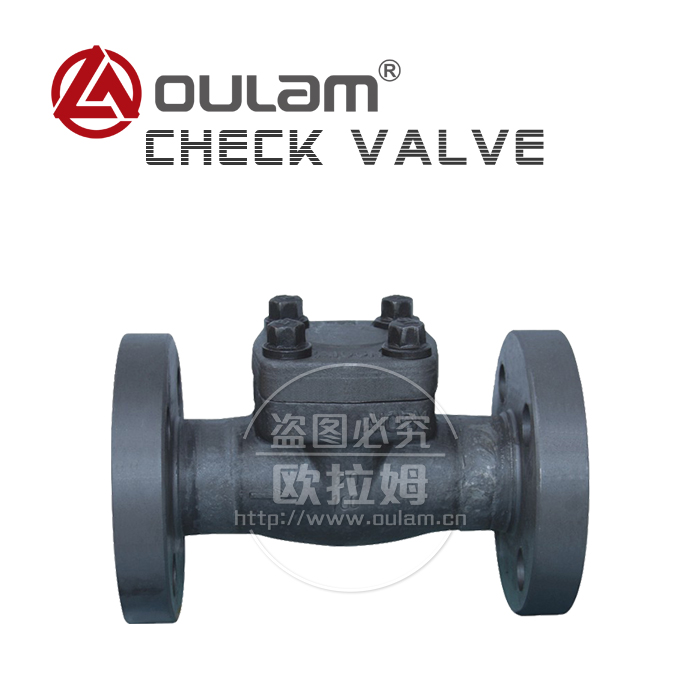

◆产品性能概述
旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介
质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动
阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生
事故。本类阀门在管道中一般应当水平安装。
|
◆产品应用规范:
1、设计制造按API6D、BS1868
2、承插口尺寸按ANSI B16.11;JB/T1751
3、螺纹端尺寸按ANSI B1.20.1;JB/T7306
4、对焊端尺寸按ANSI B16.25;JB/T12224
5、法兰端尺寸按ANSI B16.5;JB79
6、阀门检查和试验API 598;GB/T13927;JB/T9092
|
◆产品结构特征:
旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适
用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启
式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路
选用单瓣旋启式止回阀时,为减少水锤压力,最好采用能减小水锤压力的缓闭止回
阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量
轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
◆产品连接方式:
┄本公司生产阀门连接方式:内螺纹、外螺纹、法兰、焊接。
◆产品安装方式:
┄本公司生产阀门安装方式:水平安装、垂直安装。
◆碳钢温压等级:
┄CL150-285 P.S.I @ 100°F ┄CL300-740 P.S.I @ 100°F
┄CL600-1480 P.S.I @ 100°F ┄CL800-1975 P.S.I @ 100°F
┄CL1500-3705 P.S.I @ 100°F
◆产品应用范围:
本阀门适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、
船舶、供排水、能源、
多晶硅、电力等行业工业管道。
◆安装与维护注意事项:
1、抽汽止回阀垂直安装在水平管道上,使用是一般处于全开状态。
2、旋转式止回阀应优先安装在水平官道上,也可安装在管内介质自下而上流动的
垂直管道上。
3、安装前应先进行以下工作。
A、卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;
B、剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;
4、安装时介质的流向必须限制。
5、通过管路的介质不应带有硬质颗粒,以免损伤密封面
6、该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用。
