【产品描述】

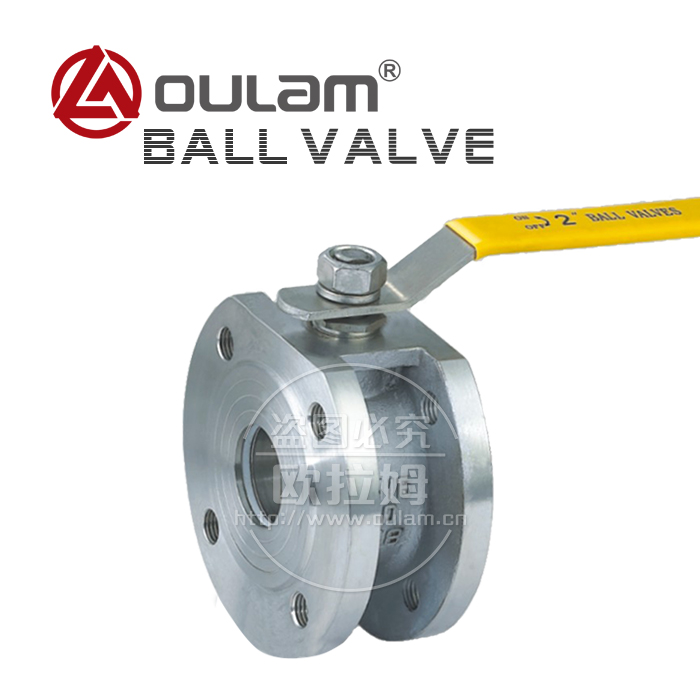

Q41F薄型对夹球阀与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
应用规范/Application standards
1、设计制造:BS5351 MSS SP-118;
2、连接端尺寸:
1)承插口尺寸按:ANSI B16.11;JB/T1751
2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306
3)对焊端尺寸按:ANSI B16.25;JB/T12224
4)法兰端尺寸按:ANSI B16.5;JB79
3、阀门检查和试验:
API 598;GB/T13927;JB/T9092
4、结构特征:
螺纹连接阀盖;两段式;
5、材料按:ANSI/ASTM规定。
6、主体材料:
A105;LF2;304(L);316(L);F347;
F321;F51;Monel;20合金等。
【主要零件材质表】
序号
No
|
零件名称
Accessory name
|
材质
|
序号
No
|
零件名称
Accessory name
|
材质
|
GB
|
ASTM
|
GB
|
ASTM
|
1
|
阀体Body
|
CF8
|
A351-CF8
|
7
|
填料Packing
|
柔性石墨Flexible graphite
|
2
|
阀座Seat
|
Ocr18Ni9
|
A276-304
|
8
|
填料压圈Stuffing cover
|
Ocr18Ni9
|
A276-304
|
3
|
密封圈Sealing ring
|
尼龙、对位聚苯NylonPTFE、RTFE
|
9
|
垫圈spring lock washers
|
Ocr18Ni9
|
A276-304
|
4
|
球体Ball
|
OCr18Ni9+Ni.P
|
A276-304+Ni.P
|
10
|
锁紧螺母Lock nut
|
Ocr18Ni9
|
A276-304
|
5
|
阀杆Stem
|
Ocr18Ni9
|
A276-304
|
11
|
手柄Wrench
|
Ocr18Ni9
|
A276-304
|
6
|
垫片Gasket
|
PTFE
|
12
|
限位销Pin
|
Ocr18Ni9
|
A276-304
|
公司技术专利: 公司技术专利已经拥有18项技术专利。
产品服务承诺:
1、产品保质期为18个月,期限内如出现质量问题,本公司将实行三包,包修、包换、包咨询。
2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维
修服务,本公司免费提供技术咨询。
3、请您按说明书正确使用产品,能确保产品使用寿命。
