  当前位置:首页 > 产品分类 > 过滤器系列 >

不锈钢T型过滤器/精细过滤器ST34W型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 过滤器系列
原产地:
行业应用: 聚丙烯装置
适用介质:
上架时间:2018-05-17 16:10:41


不锈钢T型过滤器详细说明:
T型过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流
进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口
排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使
用维护极为方便。T型过滤器可水平或垂直安装,但应注意水流方向与外壳箭头方向
应一致,垂直时要求水流方向是自上而下。

阀门产品用途
T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的
杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要
将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便

工作介质
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等

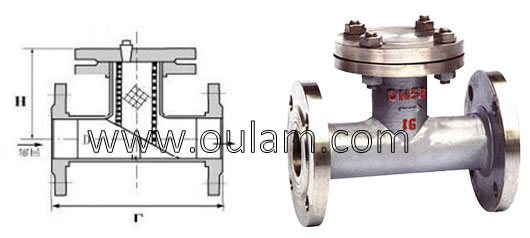

T型焊接式法兰连接过滤器

公称通径DN

尺寸mm

管塞

L1

L2

80

330

150

R3/8’’

100

360

160

R3/8’’

150

440

200

R3/4’’

200

540

230

R3/4’’

250

600

270

M20×1.5

300

680

300

M20×1.5

350

750

340

M20×1.5

400

850

380

M20×1.5



T型直通法兰连接式过滤器DN50~600mmPN5.00MPa

公称通径DN

尺寸mm

管塞

L1

L2

50

149

256

R3/8’’

65

170

292

R3/8’’

80

182

312

R3/8’’

100

210

362

R3/8’’

125

235

420

R3/8’’

150

260

464

R3/8’’

200

320

560

R3/4’’

250

380

670

M20×1.5

300

430

780

M20×1.5

350

450

830

M20×1.5

400

530

910

M20×1.5

500

650

1140

M20×1.5

600

670

1240

M20×1.5



T型直通对焊连接式过滤器DN50~400mmPN10.00MPa

公称通径DN

尺寸mm

管塞

Do

L

H

50

57

128

175

R1/2’’

65

76

152

195

R1/2’’

80

89

172

210

R1/2’’

100

108

210

230

R1/2’’

125

133

248

310

R3/4’’

150

159

286

335

R3/4’’

200

219

356

400

R3/4’’

250

273

432

450

M20×1.5

300

325

508

535

M20×1.5

350

377

558

580

M20×1.5

400

426

610

640

M20×1.5






阀门关键词:过滤器型号,不锈钢过滤器,T型过滤器,/精细过滤器ST34W型,聚丙烯装置过滤器,过滤器厂家,过滤器价格
