  当前位置:首页 > 产品分类 > 截止阀系列 >

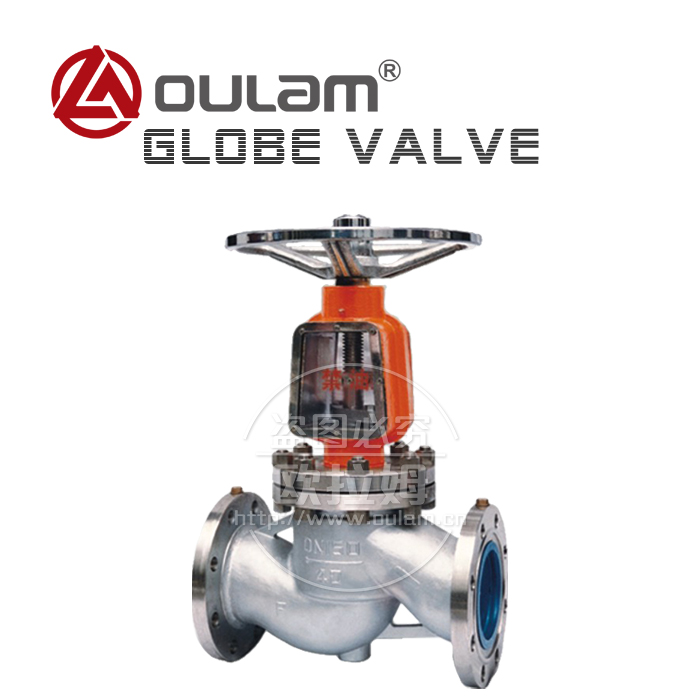

氧气不锈钢截止阀/法兰柱塞式截止阀YJ41W型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 截止阀系列
原产地:
行业应用: 钢铁行业
适用介质:
上架时间:2018-09-22 14:39:56




欧拉姆锻钢截止阀有三种阀盖设计形式。

第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片(304夹柔

性石墨制造)或采用金属环连接密封。

第二种是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要

求时也可采用全焊透连接。

第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

采用标准

全径或缩径;明杆支架式(OS & Y);自定心压板压套式;螺栓连接、缠绕垫片密封式阀盖,螺纹连接、

全焊密封式阀盖以及螺纹连接内压自紧式阀盖;整体式上密封座;承插端符合ASME B16.11;螺纹连接

端(NPT)符合ANSI/ASME B1.20.1;阀瓣可变换为节流型、针型、球型和止回型。



氧气截止阀外形和连接尺寸 单位Unit:mm

公称通径

主要外形尺寸和连接尺寸

WT

L

D

D1

D2

b

Z-φd

D0

H

H1

L1

YJ41W-25P         YJ41W-25T

15

130

95

65

45

16

4-14

100

190

-

-

5

20

150

105

75

55

16

4-14

100

213

-

-

6.5

25

160

115

85

65

16

4-14

125

236

-

-

7

32

190

135

100

78

18

4-18

180

312

-

-

13.5

40

200

145

110

85

18

4-18

160

328

-

-

16

50

230

160

125

100

20

4-18

320

450

-

-

32

65

290

180

145

120

22

8-18

360

530

-

-

46

80

310

195

160

135

22

8-18

400

560

-

-

60

100

350

230

190

160

24

8-23

450

618

-

-

80

125

400

270

220

188

28

8-25

450

675

-

-

107

150

480

300

250

218

30

8-25

560

743

-

-

134

200

600

360

310

278

34

12-25

640

850

-

-

268

250

650

425

370

332

36

12-30

720

975

340

380

449

300

750

485

430

390

40

16-30

800

1115

340

415

663

400

950

610

550

505

48

16-34

900

1380

340

465

1170



公称通径

氧气截止阀外形尺寸和连接尺寸

WT

L

D

D1

D2

D6

b

Z-φd

D0

H

H1

L1

YJ41W-40P      YJ41W-40T

15

130

95

65

45

40

16

4-14

100

202

-

-

5

20

150

105

75

55

51

16

4-14

100

225

-

-

6.5

25

160

115

85

65

58

16

4-14

125

236

-

-

7

32

190

135

100

78

66

18

4-18

180

312

-

-

13.5

40

200

145

110

85

76

18

4-18

160

328

-

-

16

50

230

160

125

100

88

20

4-18

320

450

-

-

32

65

290

180

145

120

110

22

8-18

360

530

-

-

45

80

310

195

160

135

121

22

8-18

400

560

-

-

60

100

350

230

190

160

150

24

8-23

450

618

-

-

80

125

400

270

220

188

176

28

8-25

450

675

-

-

105

150

480

300

250

218

204

30

8-25

560

743





134

200

600

375

320

282

260

38

12-30

640

850

-

-

266

250

650

445

385

345

313

42

12-34

720

975

340

380

491

300

750

510

450

408

364

46

16-34

800

1115

340

415

705

400

950

655

585

535

474

58

16-41

900

1425

340

465

1234
