  当前位置:首页 > 产品分类 > 球阀系列 >

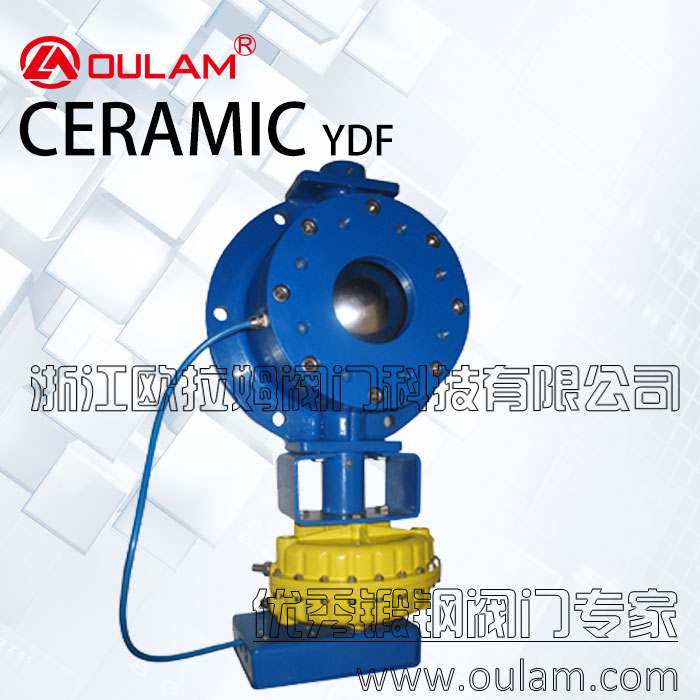

圆顶球阀/YDF型球阀

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 化工行业
适用介质:
上架时间:2017-11-07 09:17:54




圆顶阀的概述

SKV-YDF圆顶阀是一种新型的快速关闭阀门,它采用国际最先进的气封式结构,阀门启闭时阀芯与可充气密封圈之间无接触,密封圈采用特殊配方橡胶制成,可广泛应用于粉状物料的密封,是气力输送系统中的关键部件,广泛应用于电力、冶金、化工、食品、制药等领域。


圆顶阀适用于粉煤灰、灰渣、干粉尘、固体颗粒、气体、液体等介质。

1、火力发电厂干灰系统(用做进料阀、出料阀、透气阀、平衡阀、排气阀、排堵阀、卸灰阀)。

2、水泥、 化工、冶金、造纸、制药等行业中散状物料输送系统。

3、各类有磨损的介质在管道上作启闭之用。


圆顶阀的产品特点

1、阀芯动作时与密封圈无接触、运行阻力小、使用寿命长;

2、采用可充气式密封圈,密封性好;

3、气动执行器采用直线汽缸或扇形气缸全封闭驱动,输出扭距大,性能可靠,可满足在恶劣工况条件下工作。


圆顶阀主要技术参数

型 号

SKV-YDF-50

SKV-YDF-80

SKV-YDF-100

SKV-YDF-150

SKV-YDF-200

SKV-YDF-250

SKV-YDF-300

口径DN mm

50

80

100

150

200

250

300

工作压力MPa

≤0.5

工作温度°C

≤150

控制气源

压力MPa

0.4~0.6

耗气量L/次

1~3

气缸输出转矩N.m/5bar

75~650

工作介质

粉粒状物料

主要易损件

密封圈、阀芯



圆顶阀的工作原理

圆顶阀阀芯是一个球面圆顶,圆顶阀在开关过程中,阀芯与橡胶密封圈间保持有约2mm的间隙,使阀芯与橡胶密封圈可以以无接触的方式运动,目的是使阀芯与橡胶密封圈之间不产 生磨擦,减少磨损。圆顶阀的气动执行元件为全密封直线或扇形气缸,直接驱动圆顶阀转动,有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时,橡胶密封圈充气、膨胀,紧紧地压在球面圆顶阀芯上,从而形成一个非常可靠 密封环带,阻止了管道内物料的流动。


圆顶阀阀芯根据使用场合的不同,采用不同材料,表面进行不同硬化处理方式,利用阀芯光滑坚硬的表面,可保证与橡胶密封圈良好的紧密接触,以确保密封的可靠。橡胶密封圈采用特种橡胶制成,具有耐高温、耐腐蚀、耐磨损、耐老化等特点,使用寿命长。阀门开启时,料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。


圆顶阀的主要外形连接尺寸

型号规格

YDF50

YDF100

YDF150

YDF200

YDF250

YDF300

D

50

100

150

200

250

300

B1

165

250

320

406

490

560

B2

51

240

312

395

480

551

B3

125

300

390

470

560

630

D2

125

200

260

315

380

410

D3

165

340

440

520

610

690

H

187

138

183

217

241

284

A

402

609

770

845

980

1178

N1-M1

4-M16

4-M12

6-M12

8-M16

8-M16

12-M20

N2-φ

4-φ18

6-φ18

8-φ22

8-φ22

8-φ22

12-φ26



圆顶阀安装使用注意事项

1、橡胶密封圈充气压力应保证在0.30—0.60MPa且高于输送压力0.15MPa,气缸工作压力0.45—0.65MPa,使用洁净、干燥、无油压缩空气。

2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道预留的阀门安装距离应适当,法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4、该阀门出厂前已经过调整和动态试验,气路连接完好。
