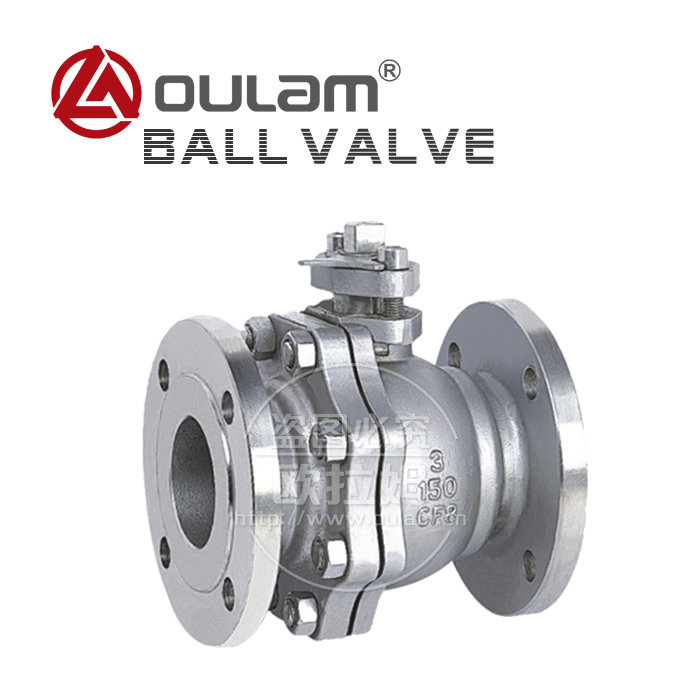

浮动球阀/不锈钢低温球阀Q41F型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 石油行业
适用介质:
上架时间:2018-02-01 08:59:21




 【浮动球阀产品描述】

采用精密铸造,结构合理,质量可靠


 【结构特点】

1、二体式浮动结构

2、防火结构

3、防进电结构

4、阀杆防飞出结构

5、锁定机构


【浮动球阀主要零件材质表】

序号

No.

零件名称

Accessory name

材质Material

碳钢系列Carbon Steel Series

不锈钢系列Stainless Steel Series

低温系列Cryogenic Steel Series

1

右体Bonnet

A216 WCB

A351-CF8、CF8M、CF3、CF3M

A352LCB、LCC

2

螺母Nut

A194 2H

A194 8M

A194 4

3

垫片Gasket

柔性石墨+不锈钢Flexible graphite+stainless steel

4

螺柱Stud

A193-B7 A193-B8 A320 L7M

5

阀体Body

A216 WCB

A351-CF8、CF8M、CF3、CF3M

A352LCB、lcc

6

阀座Seat

PTEF、RPTFE、Sintering carbon fibre、Metal+Rubber groupware

7

球体Ball*

A105+Hce/ENP

A182 F304 A182 F316

A350 LF2 A350 LF3+enp

8

阀杆Stem**

A182 F6a

A182 F304、316

A182 F6a

9

垫片Gasket

A182 F6a





A182 F6a

10

填料垫片Packing gasket

柔性石墨Flexible graphite、PTFE

11

填料压盖Gland

A216 wcb

A351 CF8、CF8M

A351 CF8

12

螺钉Screw nail

A193 B7

A193 B8、B8M

A351 CF8

13

定位片locating piece

GB/T 700 Q235A+Zn(Cr)

14

挡圈Ring

A216 WCB

15

手柄Wrench

GB/T 1222 65Mn

注:*抗硫型阀门的该零件的材质为ASTM(A182-304+Ni.P);

   **抗硫型阀门的该零件的材质为ASTM(A276-321);系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。


【浮动球阀技术规范】

设计依据:API6D/BS5351/ASME B16.34

结构长度:ASME B16.10

法兰尺寸:ASME B16.5

誓言和检验:API598

注:系列阀门连接法兰及对焊端尺寸可根据用户要求设计制造。



 公司技术专利: 公司技术专利已经拥有13项技术专利。

 产品服务承诺:

 1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、

包换、包退。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品

提供终身有偿维修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。





阀门关键词:Q41F/Y型球阀,不锈钢浮动球阀,浮动阀球,医药行业球阀,球阀厂家
