  当前位置:首页 > 产品分类 > 球阀系列 >

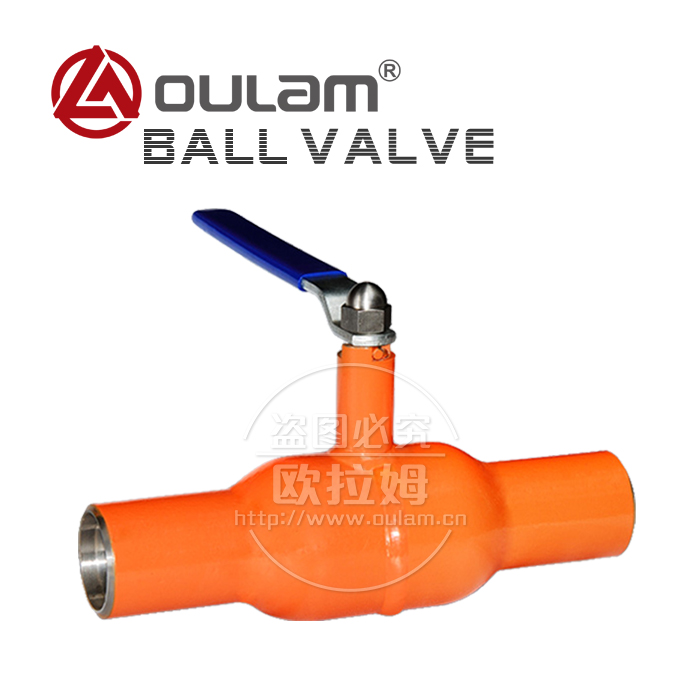

管焊球阀/燃气球阀RQ61F型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 燃气行业
适用介质:
上架时间:2018-01-20 09:18:46




应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;

2、连接端尺寸:

1)承插口尺寸按:ANSI B16.11;JB/T1751

2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306

3)对焊端尺寸按:ANSI B16.25;JB/T12224

4)法兰端尺寸按:ANSI B16.5;JB79

3、阀门检查和试验:

API 598;GB/T13927;JB/T9092

4、结构特征:

螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;

F321;F51;Monel;20合金等。




【主要零件材质表】

序号No.

零件名称Part name

材质Material

序号No.

零件名称Part name

材质Material

ASTM

ASTMA

1

衬套Bushing

Nikealiun+PTFE

9

板簧Plate spring

AISI 9260

2

垫片

Machine screw

A105

10

旋转装置Device for seat rotating



3

弹簧

Spring

Inconel x -750

11

阀杆密封Sealing ring for stem

PTFE

4

阀体Body

A105

12

衬套Bushing

Nikealium+PTFE

5

螺柱Stud

A193-B7

13

阀杆Stem*

A182-F6a

6

球体Ball**

WCB-ENP

14

连接套Connection set

AISI C 1045

7

阀座Seat

A105

15

驱动装置Driving



8

密封圈Sealing ring

PTFE





 注:*抗硫型阀门的该零件的材质为ASTM(A276-321)

    **抗硫型阀门的该零件的材质为ASTM(A182-304、CF+Ni.P)



公司技术专利: 公司技术专利已经拥有18项技术专利。

产品服务承诺:

1、产品保质期为18个月,期限内如出现质量问题,本公司将实行三包,包修、包换、包咨询。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维

修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。






阀门关键词:RQ61F型球阀,全焊接球阀,管焊燃气球阀,燃气行业球阀,温州球阀厂家
