  当前位置:首页 > 产品分类 > 球阀系列 >

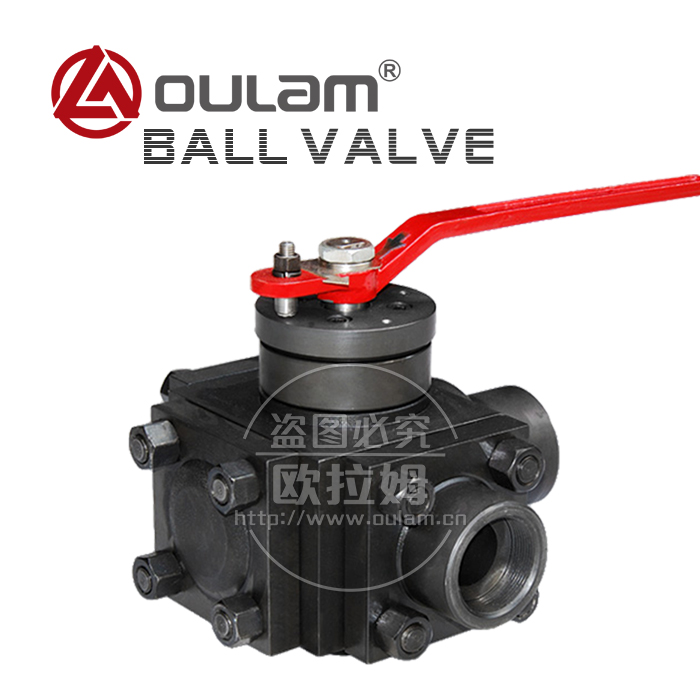

三通T型高压球阀/三通锻钢球阀NQ63F型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 化工行业
适用介质:
上架时间:2018-01-06 08:29:01




欧拉姆锻钢球阀采用紧凑型与接体结构

由于结构合理,占地空间少,密封性能好,深受广大用户信赖。阀座采用PTFE+25%玻纤或PEEK。

PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级

的压力下采用;另外可以根据客户要求定做进口PEEK材质,以适应高温,高压工况下的高密封工

作性能。具有防火、防静电以及防阀杆吹出结构。



应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;

2、连接端尺寸:

1)承插口尺寸按:ANSI B16.11;JB/T1751

2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306

3)对焊端尺寸按:ANSI B16.25;JB/T12224

4)法兰端尺寸按:ANSI B16.5;JB79

3、阀门检查和试验:

API 598;GB/T13927;JB/T9092

4、结构特征:

螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;

F321;F51;Monel;20合金等。




【主要零部件材质表】

序号No.

零件名称

材质

序号No.

零件名称

材质

1

端盖

A105

16

手柄

ANSI 1025

2

双头螺柱

B7

17

内六角螺母

B7

3

六角螺母

2H

18

填料压盖

A105

4

垫片

304+柔性石墨

19

上轴套

A105

5

O型圈

VITON 氟橡胶

20

垫片

304+柔性石墨

6

球体

A182 F304+HCr

21

O型圈

VITON 氟橡胶

7

轴承

304+PTFE

22

阀体

A105

8

内六角螺钉

B7

23

阀座

A105+RPTFE

9

V型塑料填料

RPTFE

24

螺旋压缩弹簧

60Si2Mn

10

钢球定位销

35

25

轴承

304+PTFE

11

垫圈

Q235-A.F

26

垫片

304+柔性石墨

12

六角螺母

4.8级

27

内六角螺钉

B7

13

介质流向箭头板

Q235+Cu

28

下阀杆

A105

14

扁锁紧螺母

A194 2H

29

O型圈

VITON 氟橡胶

15

阀杆

A182 F6a







公司技术专利: 公司技术专利已经拥有13项技术专利。

产品服务承诺:

1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、包换、包退。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维

修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。
