  当前位置:首页 > 产品分类 > 止回阀系列 >

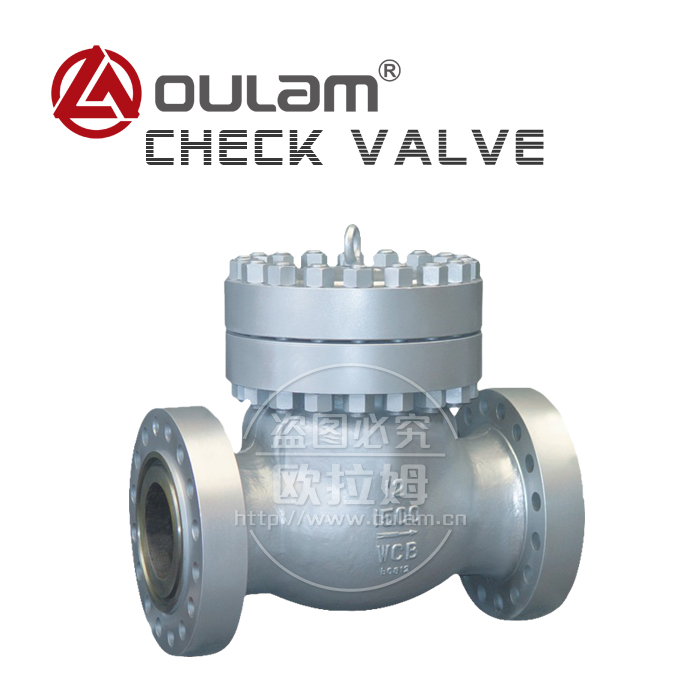

微阻缓闭止回阀/不锈钢止回阀H44W型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 止回阀系列
原产地:
行业应用: 电力行业
适用介质:
上架时间:2020-05-11 15:58:03








◆不锈钢止回阀特点及用途:

1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速,水锤压力小

4、水平或垂直管道均可使用,安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

◆不锈钢止回阀结构设计:

A 结构形式:旋启式单阀瓣

B 驱动方式:对焊连接

C 连接形式:对焊连接

D 阀门的开启和关闭由气动装置来控制,加快阀门的开启和

关闭速度。

产品结构特征:旋启式单阀瓣

产品连接方式:法兰

产品安装方式:水平安装

碳钢温压等级:

SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625

SH3406、JB/T74

◆产品性能概述:

旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的

力量自行开启 或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。

适用介质为:水、油品、蒸汽、酸性介质等。







不锈钢旋启式止回阀主要零件材质

零件名称
ZG1Cr18Ni9Ti
304   CF8
ZG00Cr18Ni10
304L   CF3
ZG1Cr18Ni12Mo2Ti
316     CF8M
ZG00Cr17Ni14Mo2
316L    CF3M
阀体/阀盖
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9Mo2
00Cr18Ni10Mo2
阀瓣
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9Mo2
00Cr18Ni10Mo2
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
螺栓
不锈钢
螺母
不锈钢

不锈钢旋启式止回阀主要连接尺寸

公称通径
尺寸(mm)
L
D
D1
D2
Z-Φd
b-f
H
20
150
105
75
55
4-Φ14
14-2
95
25
160
115
85
65
4-Φ14
14-2
100
32
180
135
100
78
4-Φ18
16-2
105
40
200
145
110
85
4-Φ18
16-2
115
50
230
165
125
100
4-Φ18
18-3
132
65
290
180
145
120
4-Φ18
18-3
140
80
310
195
160
135
8-Φ18
20-3
145
100
350
215
180
155
8-Φ18
20-3
150
125
400
245
210
185
8-Φ18
22-3
250
150
480
280
240
210
8-Φ23
24-3
295
200
550
335
295
265
12-Φ23
26-3
300
250
650
405
355
320
12-Φ25
30-3
350
300
750
460
410
375
12-Φ25
30-4
400
350
850
520
470
435
16-Φ25
34-4
480
400
950
580
525
485
16-Φ30
36-4
520
450
1050
640
585
545
20-Φ30
40-4
580
500
1150
705
650
608
20-Φ34
44-4
630
600
1350
840
770
718
20-Φ41
48-5
780








阀门关键词:不锈钢止回阀,旋启式止回阀,止回阀标准,H44H型,电力行业止回阀,止回阀厂家,止回阀价格
