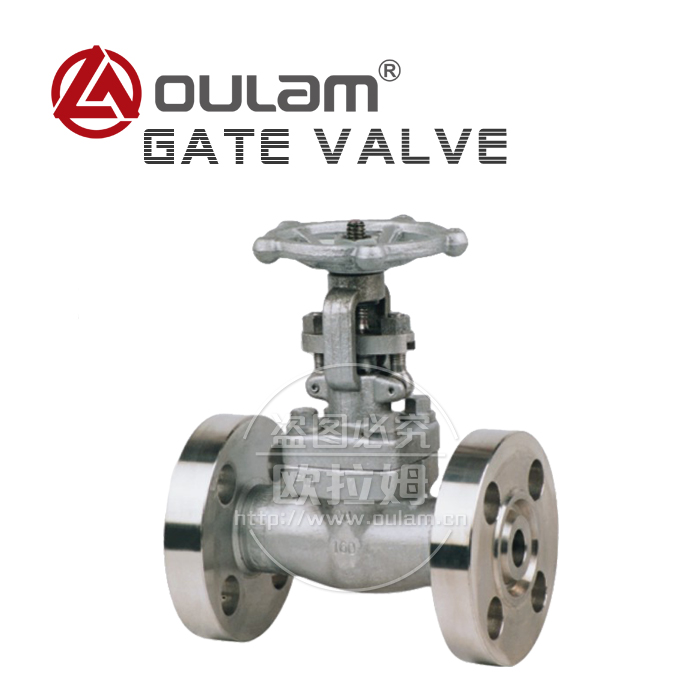

轻松的扭矩传递结构
手轮通过阀杆螺母将扭矩传递至阀杆上,阀杆采用A182F6(1Cr13)锻造并调质处理,硬度HB220
~250。为了减少力在传递过程中的损耗,阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球
铁具有一定的自润滑性),硬度比阀杆小HB50左右。大口径、高压力阀门可在阀杆螺母上、下
加上推力轴承,同时设有油杯结构,可定期加入固体油脂,保持润滑,使阀门是中具有较轻的
扭矩。
设计与制造标准
设计与制造:API600 API6D GB12234
法兰尺寸:ANSIB 16.5 JB/T79 GB9113
压力温度:ANSSIB 16.34
结构长度:ANSIB16.10 GB12221
对焊连接尺寸:ANSIB 16.25
检验与试验:API598 JB/T9092
|
|
特点及优点
1.阀门承压件采用精密铸造工艺浇铸,表面质量手轮采用可锻铸铁铸造,造型配合手柄,适当
增加摩擦力,方便开启。并示有明显的“开”、“关”标志。
2.阀杆螺母采用高镍球铁,“T”形螺纹与阀杆配合传递力矩。
3.阀盖上设有油杯,可定期补充固体润滑油,保持轻松启闭。
4.填料压盖和压套分体设计,保证阀杆的同心度。合理的填料函设计,确保阀门没有外漏,
符合环保要求。
5.阀盖设有上密封圈,符合美国石油协会API标准。
6.阀门的中法兰连接螺栓采用双头螺栓,方便维修、拆卸。
7.阀杆头部整体锻造,与阀瓣通过“T”型槽连接,保证强度。
【主要材质表】
序号No.
|
零件名称
|
F304(L)/304(L)
|
1
|
阀体
|
F304(L)
|
2
|
发圈
|
304(L)
|
3
|
闸板
|
F304(L)
|
4
|
阀杆
|
304(L)
|
5
|
垫片
|
304+柔性石墨
|
6
|
阀盖
|
F304(L)
|
7
|
螺栓
|
B8(M)
|
8
|
销
|
304
|
9
|
填料压盖
|
304
|
10
|
活节螺栓
|
B8
|
11
|
填料压板
|
F304
|
12
|
六角螺母
|
8(M)
|
13
|
阀杆螺母
|
410
|
14
|
锁紧螺母
|
35
|
15
|
铭牌
|
AL
|
16
|
手轮
|
A197
|
17
|
润滑垫片
|
410
|
18
|
填料
|
石墨
|
【外形尺寸与重量】 CL150-300-600
规格
|
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
结构长度(mm)
|
CL150
|
L(RF)L1(BW)
|
-
|
-
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
CL300
|
-
|
-
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
CL600
|
-
|
-
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
手轮直径
|
W
|
-
|
-
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
中心高度(开)(mm)
|
CL150
|
H
|
-
|
-
|
176
|
184
|
217
|
226
|
250
|
290
|
357
|
CL300,CL600
|
-
|
-
|
161
|
163
|
196
|
226
|
250
|
290
|
357
|
流道孔径(mm)
|
d
|
-
|
-
|
10
|
13.5
|
18
|
24
|
29
|
36.5
|
45
|
重量(Kg)
|
CL150
|
RF
|
|
-
|
-
|
3.4
|
3.98
|
6.12
|
7.2
|
10.4
|
15.5
|
24.5
|
BW
|
-
|
-
|
2.8
|
3.3
|
5.4
|
6.5
|
8.2
|
12.5
|
20
|
CL300
|
RF
|
-
|
-
|
3.77
|
4.89
|
7.23
|
9.6
|
12.64
|
18
|
26.2
|
BW
|
-
|
-
|
3.5
|
4.4
|
6.8
|
8.1
|
9.2
|
15.4
|
22
|
CL600
|
RF
|
-
|
-
|
4.2
|
5.8
|
8.8
|
12.1
|
15.6
|
19.5
|
32
|
BW
|
-
|
-
|
4.5
|
5.1
|
8.2
|
10.5
|
12.4
|
20.1
|
28
|
