  当前位置:首页 > 产品分类 > 闸阀系列 >

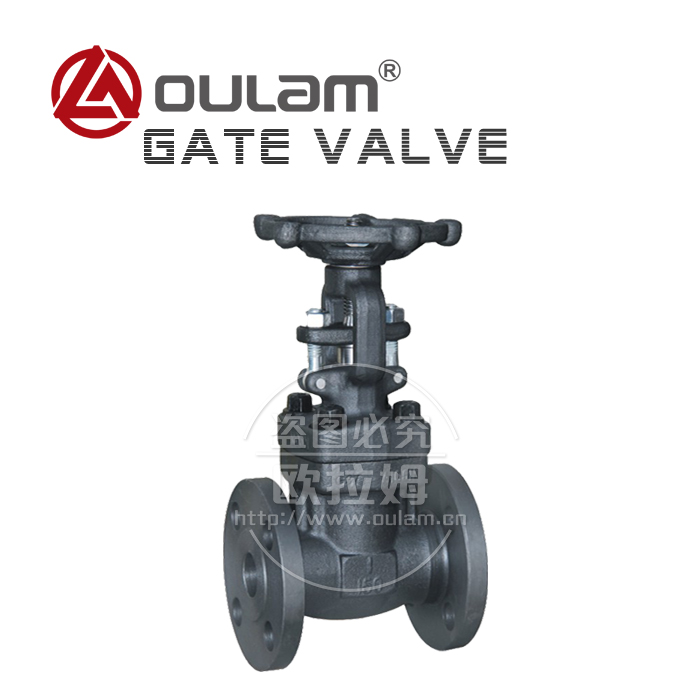

锻钢美标闸阀/软密封法兰锻钢闸阀Z41H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀系列
原产地:
行业应用: 钢铁行业
适用介质:
上架时间:2017-11-17 09:55:04




产品性能概述:

整体锻打美标闸阀广泛适用于石油.化工.冶金.核电.炼油。等相关行业。具有结构紧凑,阀体

强度高。密封性能好.维修维护方便等优点。阀体和法兰一体成型.结构强度好,特别是加氢装置

的第一选择!



产品采用标准

ASME B16.34-2007

产品特点及用途

全径或缩径;

设计制造按照ASME B 16.34

阀门的检查和试验按照API 598标准

法兰标准按照ASME B 16.5

材质标准按照ASTM A105N标准

结构长度按照ANSI B 16.10

安装与维护注意事项

安装前应将阀门清洗干净。

应保持阀门的传动机构的润滑。

不能带压维修。



【主要材质表】

序号
零件名称
CS to ASTM

AS to ASTM

SS to ASTM
Type A105
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105
A182 F22
A182 F304(L)
A182 F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A276 410 & 430
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(l)
7
螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
销钉
A276 420
A276 304
9
填料压套
A276 410
A182 F304(L)
A182 F316(L)
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F11
A182 F304(L)
A182 F316(L)
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 410
14
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A473 431
18
填料
Flexible Graphite
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
-29℃~425℃
-29℃~550℃
-29℃~180℃



【主要连接尺寸及重量】

NPS

1/2

3/4

1

11/4

11/2

2

L(RF)
L1(BW)

150Lb

108

117

127

140

165

203

300Lb

140

152

165

178

190

216

600Lb

165

190

216

229

241

292

H

150Lb~300Lb

158

169

197

236

246

283

600Lb

169

197

236

246

283

320

W

100

100

125

160

160

180

重量

150Lb

RF

4.5

5.2

8.2

11.5

12.5

20.3

BW

2.8

3.3

5.4

7.1

8.2

12.5

300Lb

RF

4.8

6.2

9.3

14

15.5

23.4

BW

3.5

4.4

6.8

8.1

9.2

15.4

600Lb

RF

5.9

7.4

10.4

16.2

17.5

28.3

BW

4.5

5.1

8.2

10.5
