性能规范
闸阀是一种最常见的启闭阀,利用闸板(即启闭件,在闸板中启闭件称为闸板或闸门,闸座称为
闸板座)来接通(全开)或截断(全关)管路中的介质。它不允许作为截流用,使用中应避免将
闸板微量开启,因高速流动的介质的冲蚀会加速密封面的损坏。闸板在垂直于闸门座通道中心线
的片面作为升降运动,象闸门一样截断管路中的介质,故称做闸阀。
产品结构特点:

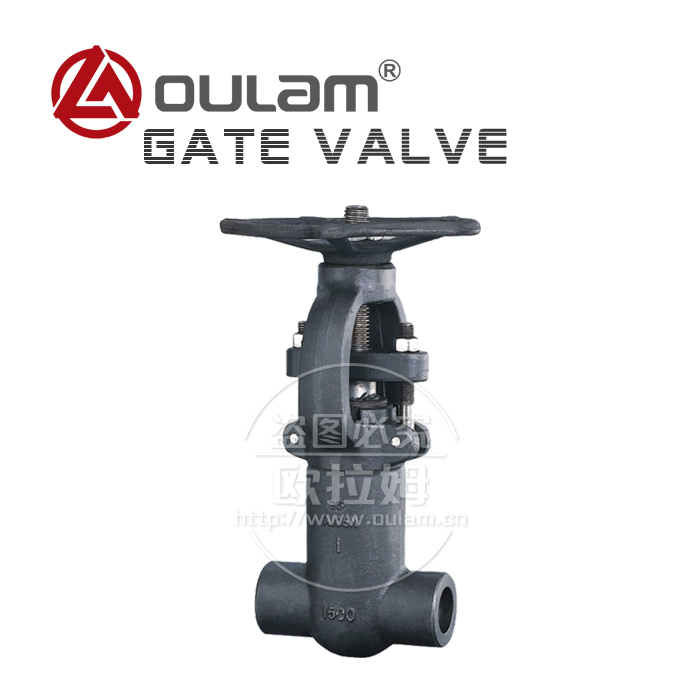

锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与
阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用
金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连
接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设
计形式设计的阀门,其阀体与阀盖螺纹连接,内压自密封环密封。
试验压力
型号
|
公称压力
(MPa)
|
实验压力
|
工作温度(℃)
|
适用介质
|
强度水(MPa)
|
密封(水)空气(MPa)
|
低压密封空气(MPa)
|
PZ61Y-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
硝酸类
|
PZ61Y-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸类
|
PZ61Y-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
硝酸类
|
PZ61Y-60P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
主要零件材质
序号No.
|
零件名称
|
A105/F6a
|
A105/F6aHFS
|
1
|
阀体
|
A105
|
A105
|
2
|
阀座
|
410
|
410HF
|
3
|
闸板
|
F6a
|
F6a
|
4
|
阀杆
|
410
|
410
|
5
|
阀盖
|
A105
|
A105
|
6
|
销
|
410
|
410
|
7
|
填料压套
|
410
|
410
|
8
|
活节螺栓
|
B7
|
B7
|
9
|
填料压盖
|
A105
|
A105
|
10
|
六角螺母
|
2H
|
2H
|
11
|
阀杆螺母
|
410
|
410
|
12
|
锁紧螺母
|
35
|
35
|
13
|
铭牌
|
AL
|
AL
|
14
|
手轮
|
A197
|
A197
|
15
|
润滑垫片
|
410
|
410
|
16
|
填料
|
石墨
|
石墨
|
17
|
紧定螺钉
|
35
|
35
|
18
|
密封圈垫片
|
420
|
420
|
19
|
自密封圈
|
304
|
304
|
20
|
自密封座
|
420
|
420
|
21
|
螺母垫块
|
410
|
410
|
22
|
拉紧螺母
|
碳钢
|
碳钢
|
主要连接尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
|
