  当前位置:首页 > 产品分类 > 止回阀系列 >

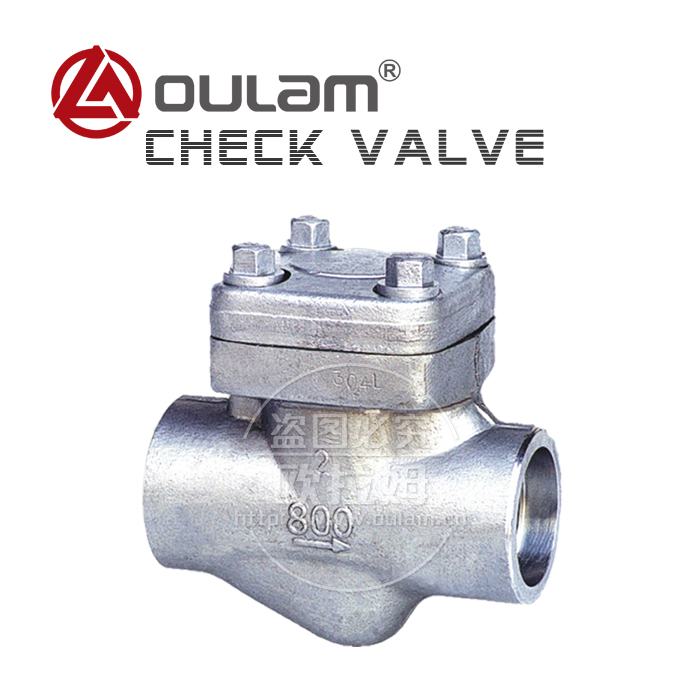

不锈钢止回阀/美标止回阀H61W型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 止回阀系列
原产地:
行业应用: 石油行业
适用介质:
上架时间:2018-05-17 16:10:41





◆产品特点及用途:

1、为了防止介质逆流,在设备、装置和管道上都应安

装止回阀;

2、止回阀一般适用于清净介质,不宜用于含有固体颗

粒和粘度较大的介质;

3、一般在公称通径50mm的水平管道上都应选用旋启式

止回阀;

4、旋启式止回阀在水平管道和垂直管道皆可安装;

5、旋启式止回阀的安装位置不受限制,它可装在水

平、垂直或倾斜的管线上,如装在垂直管道上,介质

流向要由下而上;

6、旋启式止回阀不宜制成小口径阀门、可以做成很高

的工作压力,高压电磁阀PN可以达到42MPa,,而且DN

也可以做到很大,最大可以达到2000mm以上。根据壳体

及密封件的材质不同可以适用任何工作介质和任何工作

温度范围。介质为水、蒸汽、气体、腐蚀性介质、油

品、药品、等。

介质工作温度范围在-196~800℃之间;

7、适用场合是高中压大口径,

而且安装场合受到限制;



标准材质明细表

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 密封螺母 316夹柔性石墨 316夹PTFE
4 密封圈 A105 A182F22 A182F304(L) A193 B8(M)
5 固定螺母 SS
6 提升螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径   3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 79 79 92 111 120 152 172 200
W 61 61 65 79 95 103 118 132
重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5
焊接式 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9


产品性能概述

旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自

行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的

管道上,只允许介质向一个方向流动,以防止发生事故。本类阀门在管道中一般应当水平安装。








 阀门关键词:美标止回阀H61W型,不锈钢止回阀,石油行业止回阀,止回阀厂家,止回阀价格
