  当前位置:首页 > 产品分类 > 针型阀系列 >

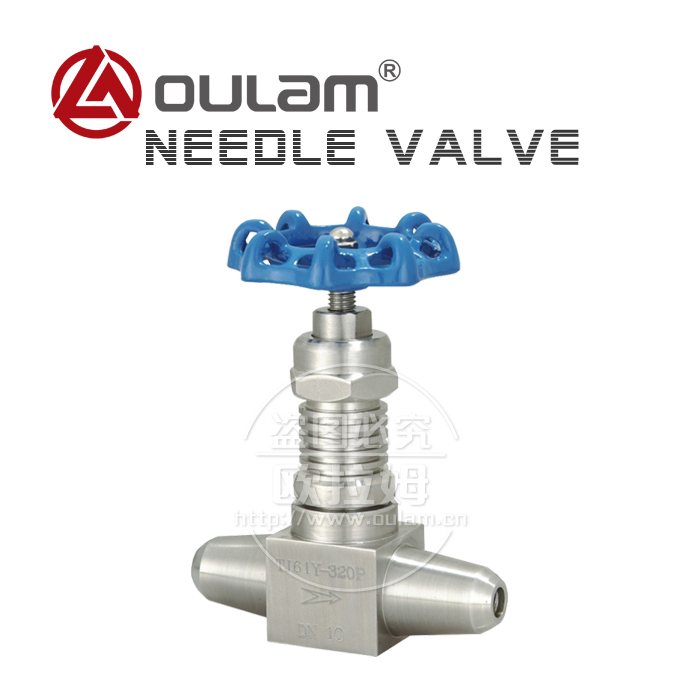

高温高压针型阀/耐酸针型阀J61Y型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 针型阀系列
原产地:
行业应用: 环保行业
适用介质:
上架时间:2018-01-20 09:18:46





高温高压针型阀产品介绍:

材质:不锈钢

连接方式:焊接

工作温度:高温

型号:J61Y-320P

压力环境:高压

驱动方式:手动

试验压力:1.6

公称通径:6-25

标准:国标

流动方向:单向

用途:调节

适用介质:水.蒸气

类型(通道位置):二通式



高温高压针型阀:

针型阀门的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。针型阀门比其

他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压

体或者液体介质的密封。 针型阀门与压力表配合使用是最合适的了,一般的针型阀门都做

成螺连接(当然也有法兰及其他形式的连接)。

针型阀产品系列

进口针型阀、高温针型阀、高压针型阀、高压高压针型阀、耐酸针型阀、耐型阀、耐

碱针型阀、耐高压针型阀、耐高温针型阀、内外螺纹针形阀、不锈钢针型阀、美标针型

阀、波纹管针阀、内螺纹针型阀、外螺纹针型阀、仪表阀、焊接针型阀、压力表针阀、对

焊式针阀、螺纹针型阀、白钢针型阀、卡套式针型阀、角式针型阀、阀组、高密封取样

阀、QF平衡阀、陶瓷芯针型阀。

高温高压针型阀详细说明:

型号: J61Y

产品名称: 高温高压针型阀

产品特性:

1. 制造标准: GB/T12224-2005  JB/T3595-2002 JB/T7747-95

2. 连接形式:  对焊连接

3. 结构特性: 锥面密封,上螺纹阀杆

4. 阀门检验与试验: GB/T 9092-99

5. 工作压力:≤32MPa

6. 适用工作温度:-29℃~+538℃

7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.

8. 公称通径:DN6,DN10,DN15,DN20,DN25

产品特点:

1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会

产生火花。因此,本阀具有最佳的防燃阻火性能。

2、安全可靠:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂

和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠。



性能参数

公称通径(DN)

15-400

公称压力(MPa)

1.6

2.5

4.0

试验压力
(MPa)

强度

2.4

3.75

6.0

密封

1.76

2.75

4.4

适用温度

≤200℃

适用介质

氧气

阀体

硅黄铜、不锈钢

阀杆

不锈钢

阀芯

铜、不锈钢

填料

聚四氟乙烯

主要外形和连接尺寸

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

Do

凸面法兰
RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T

25

160

115

85

65

14

4-Φ14

305

160

32

180

135

100

78

16

4-Φ18

316

160

40

200

145

110

85

16

4-Φ18

328

180

50

230

160

125

100

16

4-Φ18

356

200

65

290

180

145

125

18

4-Φ18

389

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

460

320

125

400

245

210

185

22

8-Φ18

528

320

150

480

280

240

210

24

8-Φ23

668

450

200

600

335

295

265

26

26-Φ23

795

500

250

650

405

355

320

30

30-Φ25

910

560

300

750

460

410

375

30

30-Φ25

1200

640

350

850

520

470

435

34

34-Φ25

1200

720

400

950

580

525

485

36

36-Φ30

1560

800






阀门关键词:仪表针型阀,耐酸针型阀J61Y-320P,不锈钢针型阀,针型阀价格,高温针型阀,环保行业针型阀,针型阀标准
