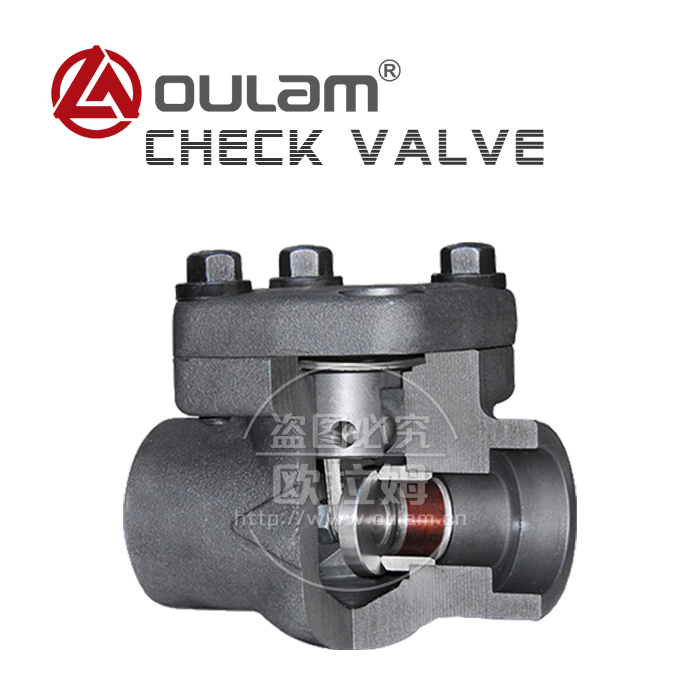

◆产品性能概述
止回阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。止回阀的
关闭件是依靠介质的逆流压力推动阀瓣给阀座施加预紧力，实现阀门的开启或关闭。
|
|
◆产品采用标准
┄全径或缩径；
┄内部阀瓣结构为我公司专利技术；
┄承插端符合ASME B16.11；
┄材料按ANIS/ASTM的规定。
┄阀瓣和阀座可根据不同要求更换不同的材质。
◆产品结构设计：
1、结构长度短，其结构长度只有传统止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便、流道通畅、流体
阻力小、动作灵敏、密封性能好、阀瓣行程短、
关阀冲击力小、整体结构、简单紧凑、造型美观、
使用寿命长、可靠性高。
|
标准材质明细表
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
阀座
|
A276410
|
A276304
|
A276F304（L）
|
A276F316（L）
|
|
3
|
阀瓣
|
A276420
|
A276304
|
A276F304（L）
|
A27F316（L）
|
|
4
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
5
|
摇杆
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
6
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
7
|
阀盖
|
A105
|
A182F22
|
A182F304（L）
|
A182 F316（L）
|
|
8
|
螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
9
|
销钉
|
a276420
|
A182F304
|
A182F316
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS |
3/8” |
1/2” |
3/4” |
1” |
11/4" |
11/2" |
2" |
| L |
800LB |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
| 900LB～1500LB |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
| W |
800LB |
61 |
61 |
78 |
84 |
101 |
120 |
133 |
| 900LB～1500LB |
79 |
79 |
79 |
97 |
105 |
120 |
140 |
| 重量 |
800LB |
1.1 |
1.0 |
1.9 |
3.9 |
4.5 |
7.3 |
10.0 |
| 900LB～1500LB |
3.1 |
3.0 |
3.6 |
4.3 |
6.1 |
8.8 |
12.6 |
