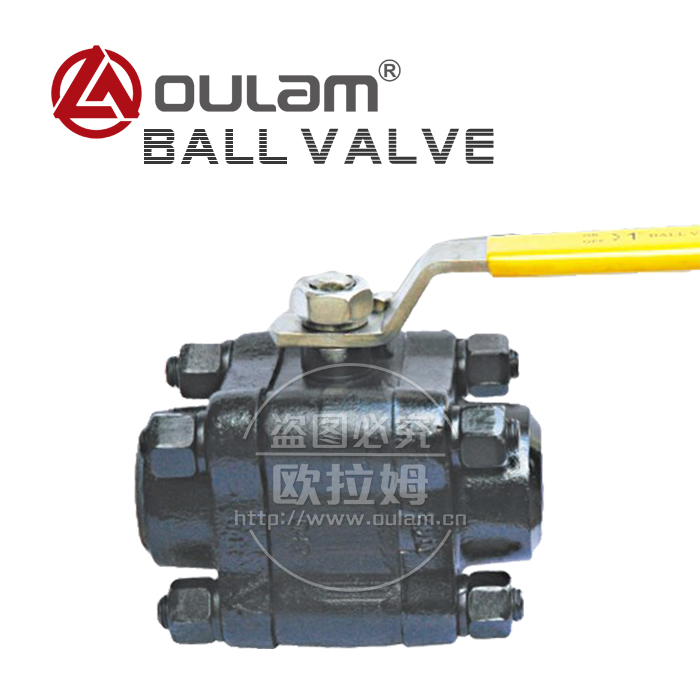

三片式锻钢球阀/焊接式锻钢球阀Q61F-3型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 球阀系列
原产地:
行业应用: 化工行业
适用介质:
上架时间:2018-09-22 14:39:56




【产品描述】

欧拉姆球阀的工作原理是靠旋转球体来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。


【设计结构】

阀座采用PTFE+25%玻纤或PEEK。

PTFE+25%玻纤在高压下能获得比PTFE更好的性能,而且还能减少酸性介质腐蚀,通常在800磅级

的压力下采用;另外可以根据客户要求定做进口PEEK材质,以适应高温,高压工况下的高密封工

作性能。具有防火、防静电以及防阀杆吹出结构。



应用规范/Application standards

1、设计制造:BS5351 MSS SP-118;

2、连接端尺寸:

1)承插口尺寸按:ANSI B16.11;JB/T1751

2)螺纹端尺寸按:ANSI B1.20.1;JB/T7306

3)对焊端尺寸按:ANSI B16.25;JB/T12224

4)法兰端尺寸按:ANSI B16.5;JB79

3、阀门检查和试验:

API 598;GB/T13927;JB/T9092

4、结构特征:

螺纹连接阀盖;两段式;

5、材料按:ANSI/ASTM规定。

6、主体材料:

A105;LF2;304(L);316(L);F347;F321;

F51;Monel;20合金等。




NPS

Cv系数value

全径Full port

缩径Reduced port

1/4

8



3/8

8



1/2

12

8

3/4

33

12

1

48

33

11/4

83

48

11/2

120

83

2

250

120



【典型零件材料表】

序号No.

名称Part name

A105/F6a

LF2/304

F304(L)/304(L)

F316(L)/316(L)

F51/F51

1

阀体Body

A105

LF2

F304(L)

F316(L)

F51

2

阀座Seat

RPTFE或PEEK

RPTFE或PEEK

RPTFE或PEEK

RPTFE或PEEK

RPTFE或PEEK

3

阀杆Stem

410

304

304(L)

316(L)

F51

4

垫片Gasket

PTFE

PTFE

PTFE

PTFE

PTFE

5

圆柱销Pin

25

304

304

304

304

6

压套Gland

410

304

304(L)

316(L)

F51

7

扁螺母Flat nut

8

8

8

8M

8M

8

填料Packing

PTFE

PTFE

PTFE

PTFE

PTFE

9

双头螺栓Bolt

B7

B8

B8

B8M

B8M

10

螺母Nut

2H

8

8

8M

8M

11

球体Ball

F6

F304

F304(L)

F316(L)

F51

12

O型密封圈O-ring

VITON

VITON

VITON

VITON

VITON

13

上密封垫片Back seat gasket

RPTFE或PEEK

RPTFE或PEEK

RPTFE或PEEK

RPTFE或PEEK

RPTFE或PEEK

14

手柄Wrench

ANSI 1025

ANSI 1025

ANSI 1025

ANSI 1025

ANSI 1025

15

左阀盖Left bonnet

A105

LF2

F304

F316

F51

16

右阀盖Right bonnet

A105

LF2

F304

F316

F51

17

碟簧Butterfiy spring

65Mn

65Mn

304

304

304

18

弹垫Elastic washer

65Mn

65Mn

304

304

304

19

静电弹簧Anti-static spring

304

304

304

316L

316L



公司技术专利: 公司技术专利已经拥有13项技术专利。

产品服务承诺:

1、产品保质期为一年,一年之内如出现质量问题,本公司将实行三包,包修、包换、包退。

2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维

修服务,本公司免费提供技术咨询。

3、请您按说明书正确使用产品,能确保产品使用寿命。






阀门关键词:Q61F/3型球阀,锻钢球阀,三片式锻钢球阀,化工行业球阀,球阀价格,温州球阀厂家
