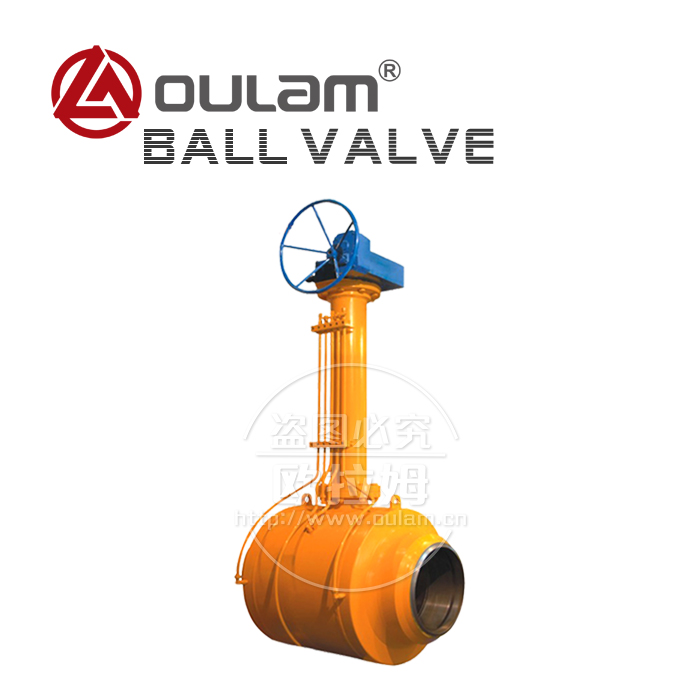

【结构特效】
1、承压件的材料能承受介质温度的变化而引起的膨胀、收缩,密封部件的结构在温度变化时不会产生永久的变形。用与-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件浸放在液氧箱中进行冷却,当零件温度达到-196℃时,开始温度1~2h,然后取出箱外自然处理到常温,重复循环2次。
2、阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果。同时还可以缠绕保冷材料,防止冷能损失。长颈的颈长可更具使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函的压差,提高密封性能。
3、使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杆表面硬度,提高填料密封的可靠性。
4、低温球阀具有防止异常升压结构,由于低温阀门介质气化后,其体积急剧膨胀,压力会异常升高,当阀门中腔压升高时,阀门中腔和进口侧连通,或在阀门进口端安装泄压阀,保证阀门安全使用。
5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封和复原性。
【低温球阀技术规范】
技术规范Technical specification
|
API系列Series
|
GB系列Series
|
基本设计规范Design codes
|
ANSI B 16.34、JB/T7749
|
压力温度等级Pressure/Temperature rating
|
ANSI B 16.34
|
GB/T12224
|
结构长度Face to face dimension
|
ASME B16.10
|
连接法兰Flange ends
|
ASME B1635
|
GB/T9113/HG20596
|
检验与试验Inspection and test
|
API598*
|
JB/T9092*
|
*低温球阀在常温下压力实验合格后,还需进行低温压力实验,其原理见低温阀门型式图。
【低温球阀阀盖加长颈部长度】
公称通径Nominal size
|
颈部长度Extension lengthH(mm)
|
DN
|
in
|
≥-60℃
|
≥-100℃
|
<-100℃
|
15
|
1/2
|
90
|
110
|
130
|
20
|
3/4
|
100
|
110
|
140
|
25
|
1
|
100
|
120
|
150
|
32
|
11/4
|
110
|
120
|
150
|
40
|
11/2
|
110
|
130
|
170
|
50
|
2
|
110
|
130
|
170
|
65
|
21/2
|
120
|
140
|
180
|
80
|
3
|
120
|
150
|
190
|
100
|
4
|
130
|
160
|
200
|
125
|
5
|
130
|
160
|
200
|
150
|
6
|
140
|
170
|
220
|
200
|
8
|
140
|
170
|
220
|
250
|
10
|
150
|
180
|
240
|
300
|
12
|
150
|
180
|
240
|
350
|
14
|
160
|
190
|
250
|
400
|
16
|
160
|
190
|
250
|
【球阀阀体低温材料最低使用温度】
锻件Forging
|
铸件Casting
|
标准、材料牌号Standards,materials code
|
最低温度℃Lowest temp
|
标准、材料牌号
Standards,materials code
|
最低温度℃Lowest temp
|
ASTM A350 LF2
|
-45.6℃
|
ASTM A352 LCB、LCC
|
-46℃
|
ASTM A350 LF5
|
-59.4℃
|
ASTM A352LC1
|
-59℃
|
ASTM A350 LF9
|
-73.3℃
|
ASTM A352LC2
|
-73℃
|
ASTM A350 LF3
|
-101.1℃
|
ASTM A352LC3
|
-101℃
|
ASTM A182 F304
|
-254℃
|
ASTM A351 CF8
|
-254℃
|
ASTM A182 F316
|
-254℃
|
ASTM A351 CF8M
|
-254℃
|
ASTM A182 F304L
|
-254℃
|
ASTM A351 CF3
|
-254℃
|
ASTM A182 F316L
|
-254℃
|
ASTM A351 CF3M
|
-254℃
|
