  当前位置:首页 > 产品分类 > 闸阀系列 >

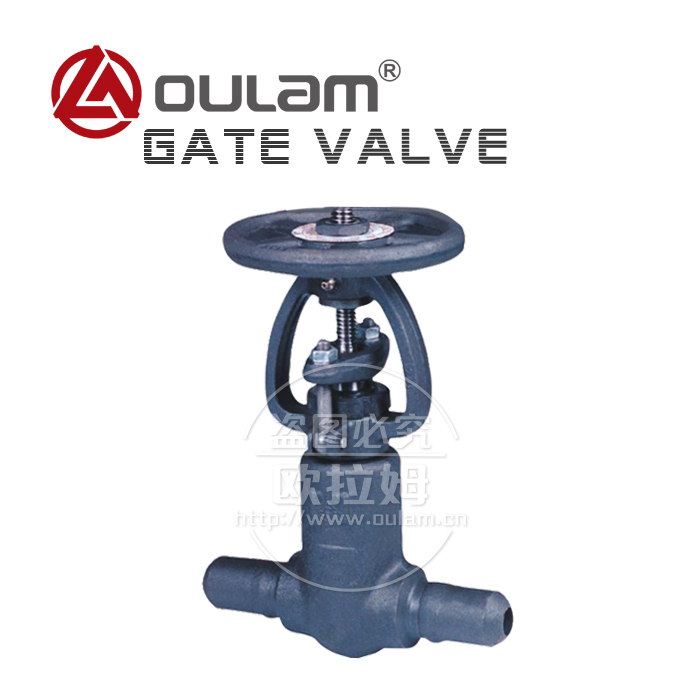

自密封式高压闸阀/楔式单闸板高压闸阀Z61H型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 闸阀系列
原产地:
行业应用: 化工行业
适用介质:
上架时间:2018-08-16 09:20:49




软密封锻钢闸阀-性能规范

闸阀是一种最常见的启闭阀,利用闸板(即启闭件,在闸板中启闭件称为闸板或闸门,闸座称为

闸板座)来接通(全开)或截断(全关)管路中的介质。它不允许作为截流用,使用中应避免将

闸板微量开启,因高速流动的介质的冲蚀会加速密封面的损坏。闸板在垂直于闸门座通道中心线

的片面作为升降运动,象闸门一样截断管路中的介质,故称做闸阀。

产品结构特点:

锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀

盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属

环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,

全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式

设计的阀门,其阀体与阀盖螺纹连接,内压自密封环密封。



【主要材质表】

序号No.

零件名称

A105/F6a

A105/F6aHFS

LF2/304

F11/F6aHF

F304(L)/304(L)

F91/410HF

1

阀体

A105

A105

LF2

F11

F304(L)

F91

2

阀座

410

410HF

304

410HF

304(L)

410HF

3

闸板

F6a

F6a

F304

F6aHF

F304(L)

410HF

4

阀杆

410

410

304

410

304(L)

410

5

阀盖

A105

A105

LF2

F11

F304(L)

F91

6

410

410

410

410

304

410

7

填料压套

410

410

304

410

304

410

8

活节螺栓

B7

B7

L7

B16

B8(M)

B8

9

填料压盖

A105

A105

LF2

F11

F304

F91

10

六角螺母

2H

2H

2H

2H

8(M)

8

11

阀杆螺母

410

410

410

410

410

410

12

锁紧螺母

35

35

35

35

35

35

13

铭牌

AL

AL

AL

AL

AL

AL

14

手轮

A197

A197

A197

A197

A197

A190

15

润滑垫片

410

410

410

410

410

410

16

填料

石墨

石墨

石墨

石墨

石墨

石墨

17

紧定螺钉

35

35

35

35

35

35

18

密封圈垫片

420

420

304

304

304(L)

420

19

自密封圈

304

304

304

304

304

316

20

自密封座

420

420

304

304

304(L)

F91

21

螺母垫块

410

410

410

410

410

410

22

拉紧螺母

碳钢

碳钢

碳钢

碳钢

碳钢

碳钢



 CL1500-CL2500

规格(NPS)

F.R



3/8

1/2

3/4

1

11/4

11/2

2

结构长度(mm)

L

CL900~1500

140

140

140

140

178

178

216

CL2500

186

186

186

186

232

232

279

手轮直径(mm)

W

CL900~1500

200

200

200

200

280

280

300

CL2500

200

200

200

200

280

280

300

中心高度(开)(mm)

H

CL900~1500

318

318

318

322

467

468

540

CL2500

325

325

325

327

467

468

540

流道孔径(mm)

d

CL900~1500

14

14

14

19

25

30

36.5

CL2500

14

14

14

19

25

30

36.5

重量(Kg)

CL900~1500

11.5

11.5

10.8

10.5

21.0

21.0

55.4

CL2500

10.8

11.6

12.3

12.3

28.4

28.4

60.0





技术工艺优势:

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可

提供全系列全锻钢闸阀;

2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,

有效延长使用寿命;

3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;

4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;

5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;

6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面

的腐蚀,进而免除外漏;

7、双向承压密封设计,满足各类特殊工况的苛刻要求;

8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;

9、Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为

双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;

10、阀盖自紧密封设计,压力越高,密封越可靠;








阀门关键词:闸阀Z61H型,碳钢闸阀,自密封式闸阀,化工行业闸阀,闸阀厂家,闸阀规格
