  当前位置:首页 > 产品分类 > 针型阀系列 >

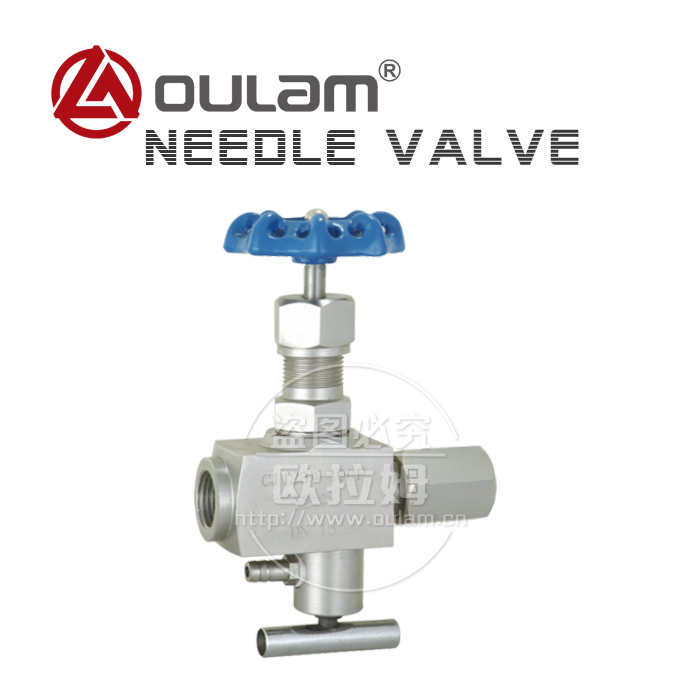

多功能针型阀/不锈钢针型阀CJ123型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 针型阀系列
原产地:
行业应用: 船舶行业
适用介质:
上架时间:2018-01-17 09:50:26






针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开

启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、

防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管

路中的一种先进连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密

封面损坏后,也只需要更换易损零件,即可继续使用。安装时应使介质的流向与阀

体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。


作用:开启或切断管道中的流体介质

适用介质:水、油品、蒸汽、石油气等。

应用:针型阀是一种可以精确调整的阀门,用途较广,比如火焰切割用的割距,

调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成

部分。优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所

以一般用较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表

配合使用是最合适的了.一般的针型阀形都做成螺纹连接。

其他技术参数备注:

(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!

(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接

(3)传动方式:手动

(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃

(5)材质有:碳钢、不锈钢、及其他特殊钢;

多功能针型阀主要外形及连接尺寸:

型号
Type

公称直径DN(mm)

尺寸 Dimension

重量(kg)Weight

RA

Rc

Do

H

H1

d

CJ123H1-250-DN15

15

M20×1.5

G1/2”

65

100

110

5

1.4



德国汉克『进口针型阀 针型阀』产品: 内螺纹针型阀,外螺纹针型阀,内外螺纹针型

阀,压力表针阀,取压截止阀,法兰式针型阀,角式针型阀,高温高压针型阀,焊接针型阀,

卡套针型阀。 内容提要:针型阀是仪表测量管路系统中重要组成部分,主要有截止

阀和球阀,其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、

有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和

仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好,使用寿命长,即

使密封面损坏后,也只需要更换易损零件,即可继续使用。安装针型阀时应使介质的

流向与阀体上的箭头方向一致。






阀门关键词:针型阀CJ123型,不锈钢针型阀,多功能针型阀,船舶行业针型阀,针型阀厂家,针型阀规格
