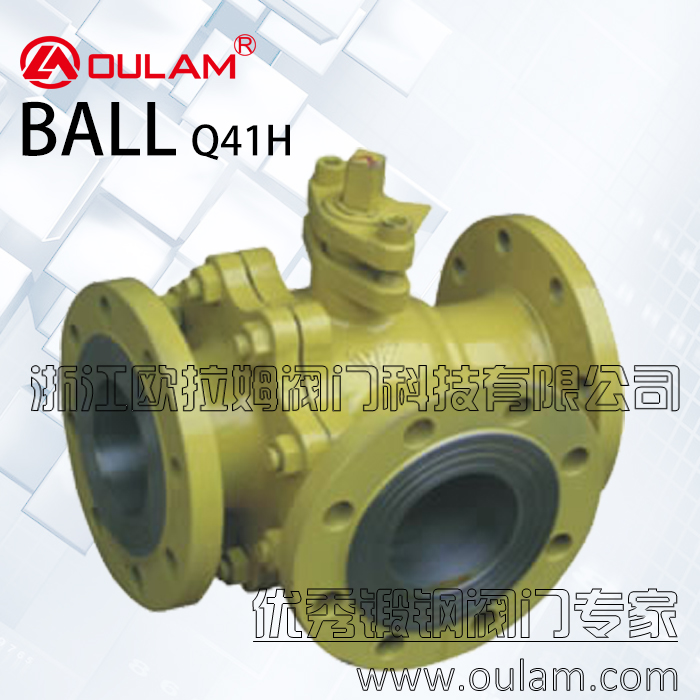

【三通球阀功能】
三通球阀适用与在-46℃~+200℃温度下对腐蚀或非腐蚀液体、气体、粉末介质实现切换、混合和分流;开闭过程中,流路通畅减小了压力损失,操作省力、维修方便;五中流向类型满足不同工艺要求,可进行手、气动、电动控制。
【结构特点】
1.阀座可设计成四面座浮动球和固定球,流态稳定、密封可靠;
2.结构可设计成侧装式和顶装式,双向密封设计;流向切换绝无串流;
3.防飞出阀杆设计;
4.两位(开合关位置)锁定设计。
【三通球阀制造规范】
标准Standards
|
API系列API Series
|
DIN系列 Series
|
基本设计规范Design standards
|
ANSI B 16.34
|
压力温度等级Pressure/Temperature rating
|
ANSI B 16.34
|
DIN3356
|
结构长度Face to face dimensions
|
ASME B 16.10
|
连接法兰Flange ends
|
ASME B 16.5 DIN 2543-2551
|
检验与试验Inspection and test
|
API598
|
DIN3230
|
【主要零部件材料】
序号No.
|
零件名称Name of Part
|
材料Material
|
碳钢Carbon steel
|
不锈钢Stainless steel
|
低温钢Low temperature steel
|
1
|
阀盖Bonnet
|
A216 WCB
|
A351 CF8M
|
A352 LCB
|
2
|
螺母Nut
|
A194 2H
|
A194 8
|
A194 4
|
3
|
螺栓Bolt
|
A193 B7
|
A193 B8
|
A320 L7
|
4
|
垫片Gasket
|
柔性石墨+SS Flexible graphite+SS
|
5
|
密封圈Seat ring
|
PTFE/RPTFE
|
6
|
球体Ball
|
A105+ENP
|
A182 F316/F304
|
A350 LF3/LF2+ENP
|
7
|
密封圈Seat ring
|
PTFE/RPTFE
|
8
|
阀体Body
|
A216 WCB
|
A351 CF8M
|
A352 LCB
|
9
|
密封圈Seat ring
|
PTFE/RPTFE
|
10
|
密封圈Seat ring
|
PTFE/RPTFE
|
11
|
阀座Seat retainer
|
A105+ENO
|
A182 F316
|
A350 LF3
|
12
|
O型圈O-ring
|
|
氟橡胶Viton
|
|
13
|
螺塞Insert plug
|
A105+ENP
|
A182 F316
|
A350 LF3
|
14
|
阀杆Stem
|
A182 F6a
|
A182 F316
|
A182 F316
|
15
|
垫片Gasket
|
PTFE/RPTFE
|
16
|
填料Stem packing
|
PTFE/柔性石墨PTFE/ Flexible graphite
|
17
|
螺钉Screw
|
A193 B7
|
A193 B8
|
A320 L7
|
18
|
填料压盖Pcking gland
|
A216 WCB
|
A351 CF8M
|
A352 LCB
|
19
|
限位Stop plate片
|
A105+ENP
|
20
|
挡圈Stop plate
|
65Mu
|
21
|
手柄Lever
|
Q235A
|
公司技术专利: 公司技术专利已经拥有18项技术专利。
产品服务承诺:
1、产品保质期为18个月,期限内如出现质量问题,本公司将实行三包,包修、包换、包咨询。
2、因用户使用不当或在保修期外,而引起损坏或不正常工作,本公司对产品提供终身有偿维
修服务,本公司免费提供技术咨询。
3、请您按说明书正确使用产品,能确保产品使用寿命。
