  当前位置:首页 > 产品分类 > 针型阀系列 >

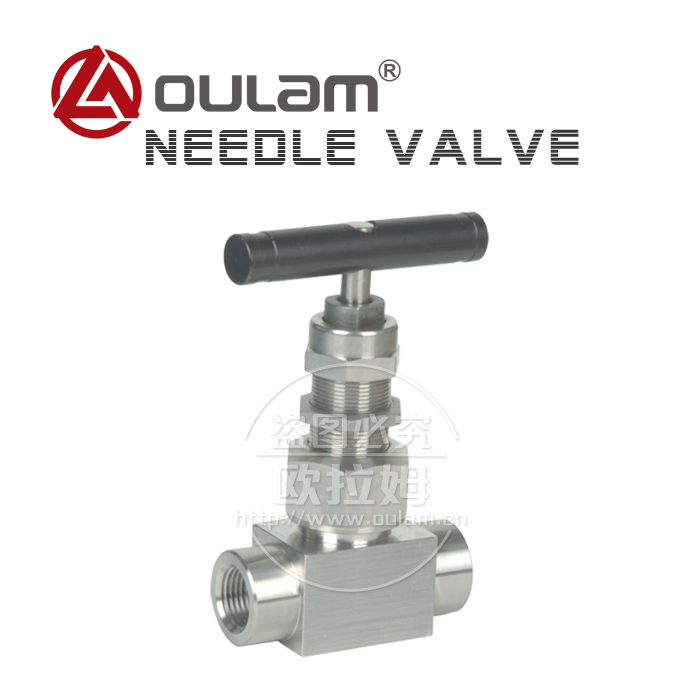

卡套式美标针形阀/不锈钢针形阀SS-12NBF8型

存货编号:
产品品牌: 欧拉姆阀门
产品类别: 针型阀系列
原产地:
行业应用: 化工装置
适用介质:
上架时间:2017-12-11 09:27:19


美标内螺纹针型阀是具有安装拆卸方便,连接紧固,有利于防火,防爆和耐压能力高,密

封性能良好等优点,是电站,炼油,化工装置和仪表测量管路中的一种先进连接方式的

阀门。入口密封按标准设置可灵活更换的填料及软阀座从而延长其使用寿命。所有

主要元件的原材料都是可追溯的。

『进口外螺纹针型阀性能』

德国罗博特RBT外螺纹针型阀安装拆卸方便、连接紧固、有利于防火、防爆和耐压

能力高、密封性能良好等优点,是电站、油田、化工装置和仪表测量管路中的一种

先进连接方式的阀门,也是仪表测量管路系统中重要组成部分。




『进口外螺纹截止阀技术参数』

产品名称:进口外螺纹针型阀(德国罗博特RBT品牌)

规格范围:DN6-DN25;

温度范围:-40℃-500℃;

压力范围:≤PN320;

阀体材质:A105/SS304/SS316/321;

阀杆材质:SS304/SS316/321;

阀芯材质:SS304/SS316/321;

连接方式:外螺纹、外螺纹带活焊接、NPT、M、G;

适用范围:水、油品、蒸汽、气及某些腐蚀性液体

注:安装时应使介质的流向与阀体上的箭头方向一致。



性能规范

单位:MPa

试验项目

压力值

公称压力

PN

壳体试验

1.5PN

密封试验

1.1PN

气压试验

0.6PN

适用温度

﹤425℃

适用介质

水、蒸气、油品等

主要零件材料

型 号

阀体

接头

阀杆

螺帽

填料

SS-12NBF8

20#

20#

2Cr13

20#

柔性石墨

SS304

SS304

SS304

SS304

SS316

 SS304

 SS316

 SS304

主要外形尺寸

规 格
NPT
L
H
Do
重量(kg)
DN6
1/4
60
92
63
0.6
DN10
3/8
62
96
63
0.6
DN15
1/2
80
107
89
1.1

 注 1、SS-12NBF8SS-不锈钢  12N-内通经11.1mm B-球型 F8-内螺纹NPT1/2
   2、公称压力:3000-6000PSI(42Mpa)
   3、压力-温度等级:6000PSI@100º




阀门关键词:SS-12NBS10型不锈钢针型阀,卡套式美标针形阀,针型阀价格,针型阀标准
